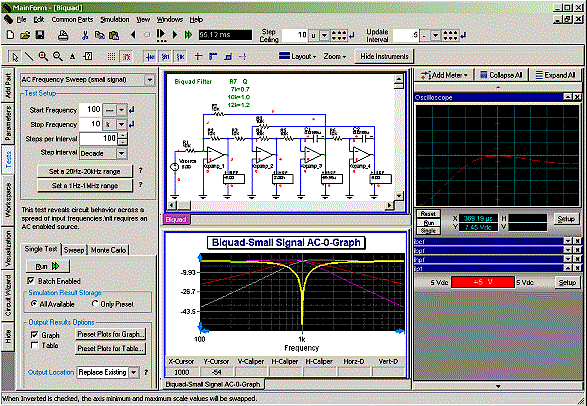

B2.Spice A/Dは、スクリーンにアナログやデジタル、ミックスト・シグナル回路をビルドし、リアルタイムでテストすることができる、お手頃な価格でパワフルな回路シミュレータです。ライブのオシロスコープなどの様々なバーチャル機能があります。「ライブの回路」でパラメータを設定して、シミュレーション・プロシードとしてパラメータを変更することができます。B2.Spice A/Dを使えば、ライブのシミュレーションに加えて、タイムと周波数ドメインで多数のバッチテストも実行できます。
機能
回路図エディタ
- 直観的なツールバーやメニュー、便利なサイドパネルなど、最新式のユーザーインターフェイス
- プロジェクトのドキュメントを1つのウィンドウにタブ付けしたワークスペース
- 抵抗器、誘導子、コンデンサのリアルな動作モデルを含む25,000種のデジタルおよびアナログパーツ

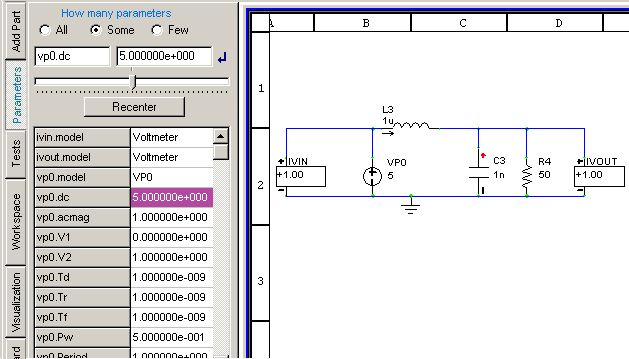

- 「ライブの回路パラメータ」によりシミュレーションしながら変更が可能。結果は仮想機器や回路アニメーション図表に表示
- デジタル・バスにより、ワイヤを1つのバスにまとめることができるので、大きな回路を簡単にコンパクト化して編集やデバッグ
- どの図表からでも1回のクリック操作でネットリストファイルを作成
- 回路ウイザードで回路コンフィギュレーション
アナログ&デジタルSpiceシミュレータ
- Berkeley Spice 3F5とGeorgia Tech XSpiceのシミュレーションエンジン
- 仮想機器： ライブ継続シミュレーションでオシロスコープ、関数発生器、電流計、電圧計、電力計、ひずみ率計など
- 分析（テスト）タイプ： トランジェント、DCバイアス、ACスイープ、感度分析、歪み、ノイズ、ネットワーク分析など
- 「ブラックボックス」が、ゲイン・ブロック、加算器、マルチプライヤー、ディバイダー、微分器、積分器、リミッターなどの実行シグナルの処理と調節機能をブロック
- サイン、平方、三角波や、代数式によって定義された単音変調信号、非線形従属電源や任意波形などの多様なソースと励振波形
デバイス・データベース&エディタ
- BSIM3とBSIM4を含む6種類のMOSFETモデルのアクティブなデバイスモデル（ダイオード、BJTs、FETs、MOSFETs、MESFETS、オペアンプなど）
- 抵抗器、コンデンサ、誘導子などの実際の部品のデバイスモデル
- 非線形レジスター、コンダクター、コンデンサ、誘導子
- 5種類の内蔵型のデジタル・ライブラリ
- 外部の部品ライブラリのインポートと管理
データを視覚化
- グラフ全体を操作するグラフィック・ユーティリティ
- 複雑なデータプロットとスミス図表
- ライブでデジタル回路シミュレーションしながらライブ・デジタルタイミング図
- 回路の視覚化／アニメーション化により、ワイヤの表示色を変えて回路を通る実際の電流と相対的な電圧関係を表示
試用版ダウンロードはこちら
メーカーの製品サイト
https://emagtech.com/rf-spice-ad/
【種別】シェアウェア
【言語】英語
【動作環境】Windows 7 or later
